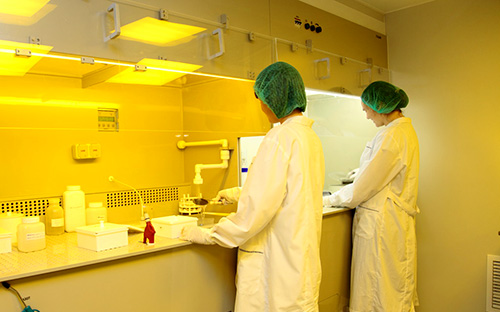

一、潔凈室相關概念

　　潔凈區是空氣懸浮粒子濃度受控的限定空間，建造和使用應減少空間內誘入、產生及滯留粒子，空間內其它有關參數如溫度、濕度、壓力等要求進行控制。

　　空氣潔凈度是指潔凈環境中空氣含塵微粒量多少的程度，含塵濃度高則潔凈度低，含塵濃度低則潔凈度高。

　　空氣潔凈度的具體高低則是用空氣潔凈度級別來區分的，而這種級別又是用操作時間內空氣的計數含塵濃度來表示。

　　懸浮粒子是指用于空氣潔凈度分級的空氣中懸浮粒子尺寸范圍在0.15μm的固體和液體粒子。

　　二、潔凈室的分類

　　1、按潔凈度級別劃分為1級、2級、3級、4級、5級、6級、7級、8級、9級。9級為最低級別。

　　2、按氣流組織分類，潔凈室可分為三類：單向流、層流、潔凈室。

　　沿單一方向呈平行流線并且橫斷面上風速一致的氣流。其中與水平面垂直的單向流是垂直單向流與水平面平行的單向流是水平單向流。

　　亂流非單向流潔凈室凡不符合單向流定義的氣流的潔凈室。混合流潔凈室：單向流和非單向流組合的氣流的潔凈室。

　　3、按所需控制的空氣中懸浮微粒分類，可將潔凈室分為工業潔凈室和生物潔凈室。

　　工業潔凈室，它主要控制參數是溫、濕度、風速、氣流組織、潔凈度。

　　生物潔凈室它與工業潔凈室一樣所不同的是控制參數中增加了控制室內細菌的濃度。

　　4、潔凈室的檢測狀態可分為三類。

　　（1）空態設施齊全的潔凈室所有管線接通并運行但無生產設備、材料及生產人員。

　　（2）靜態已全部建成的設施齊備的潔凈室中安裝完生產設備并按業主供應商商定的方式試遠轉，但場內無生產人員。

　　（3）動態設施處于按規定方式運行的狀態并有規定的人員在場以規定的方式工作。

　　三、潔凈空調與一般空調的區別

　　潔凈室與一般通風空調系統的區別潔凈室空調是空調工程中的一種，它不僅對室內空氣的溫度、濕度、風速有一定要求，而且對空氣中的含塵粒數、細菌濃度等均有較高的要求。

　　因此它不僅對通風工程的設計施工有特殊要求對建筑布局、材料選用、施工工序、建筑做法、水暖電通及工藝本身的設計、施工均有特殊的要求與相應的技術措施其造價也相應提高。

　　1、主要參數控制

　　一般空調側重溫度、濕度、新鮮空氣量的供給，而潔凈室空調則側重控制室內空氣的含塵量、風速、換氣次數。在溫濕度有要求的房間，它們也是主要控制參數。生物潔凈室對細菌含量也是主要的控制參數之一。

　　2、空氣過濾手段

　　一般空調有的只有粗效一級過濾，要求較高的是粗效中效二級過濾處理。

　　而潔凈空調則要求三級過濾，即粗、中、高效三級過濾或粗、中、亞高效三級過濾。生物潔凈室除送風系統有三級過濾外，在排風系統為了消除動物的特殊臭味及避免對環境的污染，依據不同情況尚設二級高效過濾或濾毒吸附過濾。

　　3、室內壓力要求

　　一般空調對室內壓力無特殊要求，而潔凈空調為了避免外界污染空氣的滲入或不同生產車間不同物質的相互影響對不同潔凈區的正壓值均有不同的要求。在負壓潔凈室內尚有負壓度的控制要求。

　　4、潔凈空調系統材料和設備的選擇、加工工藝、加工安裝環境、設備部件貯存環境為了避免被外界污染均有特殊的要求。這也是一般空調系統所沒有的。

　　5、對氣密性的要求

　　一般空調系統對系統的氣密性滲氣量雖有要求。

　　但潔凈空調系統的要求要比一般空調系統高得多其檢測手段，各工序的標準均有嚴格措施及檢測要求。

　　6、對土建及其它工種的要求。

　　一般空調房間對建筑布局、熱工等有要求但對選材及氣密性要求不是很注重。

　　而潔凈空調對建筑質量的評價除一般建筑的外觀等要求外則側重于防塵、防起塵、防滲漏。

　　在施工工序安排及搭接上要求很嚴格以避免返工產生裂縫造成滲漏。

　　它對其它工種的配合、要求也很嚴格主要均集中在防止滲漏避免外部污染空氣滲入潔凈室及防止積塵對潔凈室的污染。

　　四、潔凈室竣工驗收

　　潔凈室竣工以后和投產后，都需要進行性能測定和驗收；在系統大修或更新時，也要進行全面測定，在測定前對潔凈室的概況必須全面了解。

　　主要內容包括凈化空調系統和工藝布置的平、剖面圖及系統圖對空氣環境條件潔凈度級別溫、濕度風速等的要求空氣處理方案送回風、排風量及氣流組織人、物凈化方案潔凈室的使用情況廠區及其周圍污染情況等。

　　（一）潔凈室竣工驗收的外觀檢查應符合以下要求

　　1、各種管道、自動滅火裝置及凈化空調設備空調器、風機、凈化空調機組、高效空氣過濾器和空氣吹淋室等的安裝應正確、牢固、嚴密其偏差應符合有關規定。

　　2、高、中效空氣過濾器與支撐框架的連接及風管與設備的連接處應有可靠密封。

　　3、各類調節裝置應嚴密、調節靈活、操作方便。

　　4、凈化空調箱、靜壓箱、風管系統及送、回風口無灰塵。

　　5、潔凈室的內墻面、頂棚表面和地面應光滑、平整、色澤均勻不起灰塵地板無靜電現象。

　　6、送回風口及各類末端裝置、各類管道、照明和動力線配管以及工藝設備等穿越潔凈室時穿越處的密封處理應嚴密可靠。

　　7、潔凈室內各類配電盤、柜和進入潔凈室的電氣管線、管口應密封可靠。8各種刷涂、保溫工作應符合有關規定。

　　（二）潔凈室制造竣工驗收的調試工作

　　1、凡有試運轉要求的設備單機試運轉應符合設備技術文件的有關規定。

　　屬于機械設備的共性要求還應符合國家相關規定和機械設備施工安裝方面的有關行業標準。通常潔凈室需進行單機試運轉的設備有空調機組、送風增壓風機箱、排風設備、凈化工作臺、靜電自凈器、潔凈干燥箱、潔凈儲物柜等局部凈化設備以及空氣吹淋室、余壓閥、真空吸塵清掃設備等。

　　2、在單機試運轉合格后需對送風系統、回風系統、排風系統的風量、風壓調節裝置進行設定與調整使各系統的風量分配達到設計要求。

　　這個階段檢測的目的主要是服務于空調凈化系統的調節與平衡往往需要反復進行多次。

　　此項檢測主要由承包商負責建設方的維護管理人員宜于跟進以便熟悉系統。

　　在此基礎上再進行包括冷、熱源在內的系統聯合試運轉時間一般不少于8h。要求系統中各項設備部件包括凈化空調系統、自動調節裝置等的聯動運轉與協調過程中應動作正確無異常現象。

　　五、潔凈室檢測的工藝流程

　　凡測定中所用的一切儀器設備必須按規定進行鑒定、校正或標定。測定之前，必須對系統、潔凈室、機房等處進行全面清掃；在清掃和系統調整后，必須連續運行一段時間然后進行檢漏等項目的測定。

　　（一）潔凈室測定的程序大致如下：

　　1、風機空吹

　　2、室內清掃

　　3、調整風量

　　4、安中效過濾器

　　5、安高效過濾器

　　6、系統運行

　　7、高效過濾器檢漏

　　8、調整風量

　　9、調整室內靜壓差

　　10、調整溫濕度

　　11、單相流潔凈室截面平均速度、速度不均勻的測定

　　12、室內潔凈度測定

　　13、室內浮游菌和沉降菌的測定

　　14、和生產設備有關的工作和調整

　　（二）檢測依據

　　包括規范、圖紙、設計文件和設備的技術資料等，分以下二類。

　　1、設計類設計文件、設計變更的證明文件及有關協議、竣工圖。

　　2、設備的技術資料。

　　3、《潔凈廠房設計規范》GB50073-20012、施工安裝類《通風與空調工程施工質量驗收規范》GB50243-2002

　　六、檢測方法及結果判定

　　（一）風量或風速的測試

　　1、抽樣對有設計要求的區進行檢測。

　　2、風量風速必須首先對凈化空調各項效果進行檢測，且必須是在設計的風量風速條件下獲得。

　　（1）亂流潔凈室系統的實測風量值應大于各自的設計風量值但不應超過20%；實測新風量和設計新風量之差不應超過設計新風量的±10%；室內各風口的風量與各自設計風量之差均不應超過設計風量的±15%。

　　（2）單向流層流潔凈室實測室內平均風速應大于設計風速但不應超過20%；總實測新風量和設計新風量之差不應超過設計新風量的±10%。

　　3、操作過程及判定

　　（1）亂流潔凈室

　　a.對于不安裝過濾器的風口可按綜合效能普通通風空調風口風量測試的方法進行。

　　b.對于安有過濾器的風口，根據風口形式可選用輔助風管，即用硬質板材做成與風口內截面相同、長度等于2倍風口邊長的直管段連接于過濾器風口外部在輔助風管出口平面上，按最少測點數不少于6點均勻布置測點，用熱球風速儀測定各點風速，以風口截面平均風速乘以風口凈截面積確定風量。

　　c.對于安有同類擴散板的風口，可以根據擴散板的風量阻力曲線和實測擴散板阻力，查出風量測定時用微壓計和畢托管或用細橡管代替畢托管，但都必須使測孔平面與氣流方向垂直使測值正確反映靜壓值。

　　d.用風罩法測量風量

　　①用風量罩測定各風口風速時，其相應的出風風速為Vs=As。

　　Vs------各終端過濾器或送風散流器的平均送風風速m/s；

　　Qs------各終端過濾器或送風散流器的送風量m3/s；

　　As------送風口出風面積m2。

　　②單向流-層流潔凈室

　　單向流潔凈室采用室截面平均風速和截面積乘積的方法確定送風量，其中垂直單向流層流潔凈室的測定截面取距地面0.8m的水平截面，水平單向流層流潔凈室取距送風面0.5m的垂直截面，截面上測點間距不應大于2m，測點數應不少于10個，均勻布置儀器用熱球風速儀。

　　③測定風管內風量

　　對于風口上風側有較長的支管段，且已經或可以打孔時，可以用風管法確定風量，測定斷面距局部阻力部件距離在局部阻力部件后不少于5倍管徑或5倍大邊長度。

　　對于矩形風管，將測定截面分成若干個相等的小截面，每個小截面盡可能接近正方形邊長，最好不大于200mm測點，設于小截面中心，但整個截面上的測點數不宜少于3個。

　　對于圓形風管，應該按等面積圓環法劃分測定截面和確定測點數。具體可按綜合效能普通通風空調風管法測量風量的方法進行。

　　（二）室內靜壓差的測試

　　1、儀器設備及環境測量儀器傾斜微壓計、數字微壓計等。環境溫度常溫或設計溫度下。

　　2、抽樣對有設計要求的各個相鄰區域實施檢測。

　　3、靜壓差檢測結果應符合下列規定。

　　（1）相鄰不同級別潔凈室之間和潔凈室與非潔凈室之間的靜壓差應不小于5Pa。

　　（2）潔凈室與室外靜壓差應大于10Pa。

　　（3）潔凈度高于100級的單向流層流潔凈室在開門狀態下在出入口處的室內側0.6m處不應測出超過室內級別上限的濃度。

　　4、操作過程及判定

　　（1）將所有的門關閉，將測定用膠管口徑最好在5mm以下從墻壁上的孔洞伸入室內在離壁面不遠處，垂直于氣流方向設置周圍無阻擋氣流擾動最小。

　　（2）靜壓差的測定應從平面上最里面的房間，通常也就是潔凈度級別最高的房間，與其緊鄰的房間之間的壓差測起依次向外測定，直至測得最靠外的潔凈室與周圍附屬環境之間、與室外環境之間的壓差。

　　（3）對于潔凈度高于5級的單向流層流潔凈室，還應測定在門開啟狀態下離門口0.6m處的室內側工作面高度的粒子數。

　　5、檢測時的注意事項

　　在進行潔凈室靜壓差檢測之前，必須先驗證在潔凈室或潔凈設施正常工作時，應該關閉的門全部關閉條件下的送風量與回風量、排風量是否與規定風量相符。若達不到標準的要求應重新調整新風量、排風量直至合格為止。

　　（三）空氣過濾器的泄露

　　1、儀器設備及環境測量儀器塵埃粒子計數器、氣溶膠發生器。環境溫度常溫或設計溫度下。

　　2、抽樣高效過濾器本體在進入現場前，生產廠家應按規定進行性能試驗，并提供合格證。在單向流潔凈室對安裝的高效空氣過濾器應該逐臺進行檢漏，亂流潔凈室對于7級或更低級別的潔凈室，只要潔凈室達到了所要求的空氣潔凈度級別，就可以不進行檢漏。

　　3、技術要求檢漏的結果要符合條件：由受檢過濾器下風側測到的漏泄濃度換算成透過率，對于高效過濾器應不大于過濾器出廠合格率的2倍，對于超高效過濾器應不大于出廠合格透過率的3倍。

　　4、操作過程及判定過濾器的檢漏是指安裝完成的空氣過濾器的檢漏適用于空態或靜態的潔凈室。

　　對于安裝于送、排風末端的高效過濾器，應用掃描法進行過濾安裝邊框和全斷面檢漏，掃描法有檢漏儀法光度計法和采樣量最小為1L/min的粒子計數器法兩種。

　　（四）空氣潔凈度等級

　　1、儀器設備及環境測量儀器塵埃粒子計數器。環境溫度潔凈室區的溫度和相對濕度應與其生產及工藝要求相適應。

　　2、采樣點的位置及數量

　　a.測定潔凈度的每次最小采樣量；

　　b.每個潔凈區最少采樣次數為3次，當潔凈區僅有一個采樣點時，則在該點至少采樣3次；

　　d.對預期空氣潔凈度等級達到4級或更潔凈的環境采樣量很大可采用ISO14644-1附錄F規定的順序采樣法。

　　3、技術要求

　　①每個采樣點的平均粒子濃度Ci應小于或等于潔凈度等級規定的限值；

　　②全部采樣點的平均粒子濃度N的95%置信上限值應小于或等于潔凈等級規定的限值。

　　4、操作過程及判定

　　①儀器開機后預熱至穩定后，方可按照使用說明書的規定對儀器進行校正，自檢、自校、零計數；

　　②采樣管口置采樣點采樣時在確認計數穩定后方可開始連續讀數；

　　③計數器采樣口和儀器的工作位置應處在同一氣壓和溫度下，以免產生測量誤差；

　　④對于單向流潔凈室采樣口應對著氣流方向對于亂流潔凈室采樣口宜向上采樣速度均應盡可能接近室內氣流速度；

　　⑤記錄數據評價。

　　5、潔凈室空氣中懸浮粒子檢測采樣時應注意的問題

　　①靜態測試時室內的測試人員不得多于2人測試報告中應標明測試時所采用的狀態；

　　②對于單向流測試應在凈化空氣調節系統正常運行時間不少于10min后開始非單向流要不少于30min后開始；

　　③必須按照儀器的檢定周期定期對儀器作檢定。視儀器本身特點、使用頻率、使用環境等決定；

　　④每個采樣點可按所計算確定的最小采樣量采樣空氣。但一般根據所使用的粒子計數器的采樣量及時間設定通常實際采樣都可能高于最小采樣量。

　　⑤測定時，進入潔凈室的人員要穿潔凈服有風淋室要經過風淋室，在室內盡量處于下風處并靜止少動。

　　6、室內浮游菌和沉降菌空氣中懸浮微生物的測定有多種，但其測定的基本過程都是經過捕集、培養、計數的過程，目前采用的是浮游菌和沉降菌的測試方法。

　　（1）儀器設備及環境測量儀器培養皿、離心式微生物采樣器、恒溫培養箱，浮游菌、沉降菌測試前，被測試潔凈室區的溫濕度須達到規定的要求，靜壓差必須控制在規定值內，被測試潔凈室區已消毒。

　　采樣裝置采樣前的準備及采樣后的處理均應在高效過濾器排風的負壓實驗室進行操作，測試狀態有靜態和動態兩種并在報告中注明測試狀態。

　　測試人員測試人員必須穿戴符合環境潔凈度級別的工作服。靜態測試時室內測試人員不得多于2個人。

　　（2）采樣點的位置及數量

　　室內浮游菌測點和潔凈度測點可相同，采樣必須按所用儀器說明書說明的步驟進行，特別要注意檢測之前對儀器消毒滅菌。沉降菌測定時，培養皿應布置在有代表性的地點和氣流擾動極小的地點培養皿數。

　　（3）技術要求室內浮游菌和沉降菌應符合設計要求。

　　（4）操作過程及判斷

　　①浮游菌的測試

　　a.首先應對測試儀器、培養皿表面進行嚴格消毒，采樣器進入被測房間時，先用消毒房間的消毒劑滅菌。用于5級潔凈房間的采樣器宜一直放在潔凈房間。

　　b.采樣者應穿戴潔凈服雙手要消毒。

　　c.開動真空泵抽氣使儀器中的殘余消毒劑蒸發時間不少于5min，并調好流量轉盤轉速。關閉真空泵放入培養皿蓋好蓋子后調節采樣器。

　　d.置采樣口于采樣點后依次開啟采樣器、真空泵、轉動定時器、根據采樣量選定采樣時間。全部采樣結束后，將培養皿倒置于30-35℃恒溫培養箱中，培養時間不少于48h。

　　e.用肉眼直接計數，然后用5-10倍放大鏡檢查是否有遺漏，若平板上有兩個或兩個以上的菌落重疊分辨時，仍以兩個或兩個以上菌落計數。

　　②沉降菌的測試

　　對單向流如5級凈化房間內及層流工作臺測試應在凈化空調系統正常運行不少于10分鐘后開始；對非單向流如7級、8級以上的凈化房間測試應在凈化空調系統正常運行不少于30分鐘開始。

　　a.采樣方法：將已制備好的培養皿放置在預先確定的取樣點，打開培養皿蓋使培養基表面暴露0.5小時再將培養皿蓋上蓋后倒置。

　　b.培養全部采樣結束，將培養皿倒置于恒溫培養箱中培養。在30-35℃培養時間不少于48小時。每批培養基應有對照試驗檢查培養基本身是否污染可每批選定3只培養皿作對照培養。

　　c.菌落計數用肉眼直接計數然后用5-10倍放大鏡檢查有否遺漏。若培養皿上有2個或2個以上菌落重疊可分辨時仍以2個或2個以上的菌落計數。

　　5、注意事項

　　①測試用具要做滅菌處理以確保測試的可靠性、正確性。

　　②采取一切措施防止人為對樣本的污染。

　　③對培養基、培養條件及其他參數作詳細的記錄。

　　④由于細菌種類繁多，差別甚大，計數時一般用透射光于培養皿背面或正面，仔細觀察不要漏計培養皿邊緣生長的菌落，并須注意細菌菌落與培養基沉淀物的區別，必要時用顯微鏡鑒別。

　　⑤采樣前應仔細檢查每個培養皿的質量如發現變質、破損或污染的應剔除。

　　（五）室內空氣溫度和相對濕度

　　1、儀器設備及環境常用的儀器設備有干濕球溫度計、數字式溫濕度計、水銀溫度計等。

　　2、測點的布置與數量測點數見上表。

　　3、技術要求

　　（1）無恒溫要求的場所，溫濕度指標應符合設計要求。

　　（2）有恒溫恒濕要求的場所，室溫波動范圍按各測點的各次溫度中偏離控制點溫度的最大值占測點總數的百分比整理成累積統計曲線90%以上測點達到的偏差值為室溫波動范圍

　　應符合設計要求。相對濕度波動范圍可按室溫波動范圍的原則確定。

　　4、操作過程及判定

　　（1）根據設計要求和潔凈度等級確定工作區，并在工作區內布置測點潔凈度房間離圍護結構0.5m,，離地0.5-1.5m處為工作區。

　　（2）根據溫濕度波動范圍要求潔凈室宜連續要求48小時，每次讀數間隔不大于30min。

　　（3）對沒有恒溫要求的房間溫濕度可測定房間中心一個點。

　　（六）單相流潔凈室截面平均速度、速度不均勻

　　1、儀器設備及環境儀器設備熱球風速儀。環境溫度常溫或設計溫度下。

　　2、抽樣對于單向流潔凈室截面平均風速都要測試。

　　潔凈度高于5級的單向流潔凈室截面風速不均勻度都要求檢測，潔凈度等級為5級的單向流潔凈室在設計有要求時檢測。

　　3、技術條件

　　（1）實測室內平均風速應大于設計風速但不應超過20%。

　　（2）風速不均勻度按下式計算結果應不大于0.25v1β。

　　4、操作過程及判定

　　（1）測定截面、測點數和測定儀器應符合風量或風速的測試中單向流層流潔凈室的規定。

　　（2）測定風速宜用測定架固定風速儀，以避免人體干擾不得不手持風速儀。測定時，手臂應伸直至最長位置使人體遠離測頭。

　　（七）室內噪聲

　　1、儀器設備和環境儀器，設備測噪聲儀器為帶信頻程分析儀的聲級計。環境溫度常溫或設計溫度下。

　　2、抽樣對有噪聲設計要求的各個場所分別測定。

　　3、技術要求

　　室內噪聲級應符合《潔凈廠房設計規范》GB50073-2001的規定。

　　在空態情況下，非單相流潔凈室不應大于60dBA；單向流、混合流潔凈室不應大于65dBA；潔凈室的噪聲頻譜限制各頻帶的聲壓級值不應大于《潔凈廠房設計規范》GB50073-2001表4.4.2的規定。

　　4、操作過程及判定

　　（1）測噪聲儀器為帶信頻程分析儀的聲級計一般只測A聲級的數值。必要時測倍頻程聲壓級。

　　（2）潔凈室面積在15m點采樣，除房間兩對角線相交的室中心位置外，另在房間四角對角線上對稱的選取4點。

　　（3）執行標準的編號及標準實施日期。

　　（4）被測試的潔凈室或潔凈區的地址、采樣點的特定編號及坐標圖。

　　（5）被測潔凈室或潔凈區的空氣潔凈度等級、被測粒徑或沉降菌、浮游菌、被測潔凈室所處的狀態、氣流流型和靜壓差、被測潔凈室的溫濕度、噪聲。

　　（6）測試用的儀器的編號和標定征書測試方法細則及測試中的特殊情況.

　　（7）測試結果包括在采樣點坐標圖上注明所測的粒子濃度或沉降菌、浮游菌的菌落數。

　　（8）對異常測試值進行說明及數據處理。

　　七、檢測指標

　　風量或風速、室內靜壓差、空氣潔凈度等級、換氣次數、室內浮游菌和沉降菌、溫度和相對濕度、平均速度、速度不均勻度、噪聲、氣流流型、自凈時間、污染泄露、照度（照明）、甲醛、細菌濃度。

　　1、醫院潔凈手術部：風速、換氣次數、靜壓差、潔凈度級別、溫濕度、噪聲、照度、細菌濃度。

　　2、醫藥工業潔凈廠房：空氣潔凈度等級、靜壓差、風速或風量、氣流流型、溫度、相對濕度、照度、噪聲、自凈時間、已安裝過濾器泄漏、浮游菌、沉降菌。

　　3、電子工業潔凈廠房：空氣潔凈度等級、靜壓差、風速或風量、氣流流型、溫度、相對濕度、照度、噪聲、自凈時間。

　　4、食品工業潔凈用房：定向氣流、靜壓差、潔凈度、空氣浮游菌、空氣沉降菌、噪聲、照度、溫度、相對濕度、自凈時間、甲醛、Ⅰ級工作區截面風速、開發的洞口風速、新風量。
